UHFAWG 任意波形發生器

2021-12-161069次

UHFAWG 任意波形發生器將信號生成和檢測集成在一臺儀器中，為脈沖測量提供了功能全面的系統。先進的 AWG 編程理念方便用戶在 600 MHz 雙通道上自定義輸出信號。

UHFAWG 任意波形發生器將信號生成和檢測集成在一臺儀器中，為脈沖測量提供了功能全面的系統。先進的 AWG 編程理念方便用戶在 600 MHz 雙通道上自定義輸出信號。可選的檢測方式包括多路高速解調器、脈沖計數器、 Boxcar 平均器和數字轉換器。AWG 信號的組成和調制功能可保證信號的相位相干性，滿足苛刻測量環境的要求。基于內部測量結果的序列分支能夠以前所未有的速度實現前饋協議，使其適用于量子糾錯、核磁共振波譜等應用。

主要特點

l 雙通道 600 MHz 任意波形發生器

l 14 位垂直分辨率，每通道兩個標記，1.8 GSa/s

l 每通道 128MSa 存儲深度

l 使用內部和外部相位參考的調幅

l 雙通道 600 MHz 信號輸入，帶示波器和可選檢測功能選件

l 交叉觸發功能可實現低延遲觸發和序列分支跳轉

應用

ü 電路量子電動力學

ü 量子技術：量子通信、半導體自旋量子、量子點、射頻反射測定法

ü 離子阱實驗

ü 核磁共振波譜/電子順磁共振波譜

ü 雷達/激光雷達

ü 混合信號設備測試

ü 掃描振動測量

ü 啁啾脈沖頻響分析儀（無泄漏 FFT）

ü 頻帶激勵掃描探針顯微鏡

ü 電泵浦探針

亮點

UHFAWG 有兩個 600 MHz 的信號輸出通道，可輸出任意波形，每通道 128MSa 存儲深度。 LabOne? 用戶界面提供高級的編譯器，集成了波形生成與編輯、定序和配置儀器的功能，簡化了輸出信號的流程。點擊此處了解更多關于 AWG 編程的設計思想。與此同時，UHFAWG 也具備兩個 600 MHz 的信號輸入通道，以及一套同步和異步檢測的工具。交叉觸發功能使 AWG 與內部檢測單元可相互觸發，取代了以前傳統測量系統中的儀器間觸發，不必將信號檢測的儀器和信號生成的儀器用復雜的同步方法同步。從以下例子可以看出，單獨一個 AWG 程序就可以控制整個測量過程。

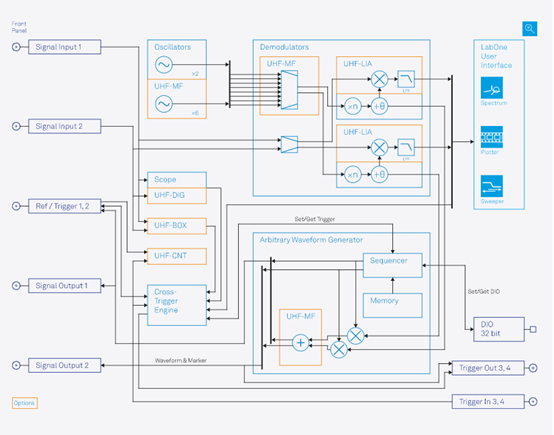

功能圖解

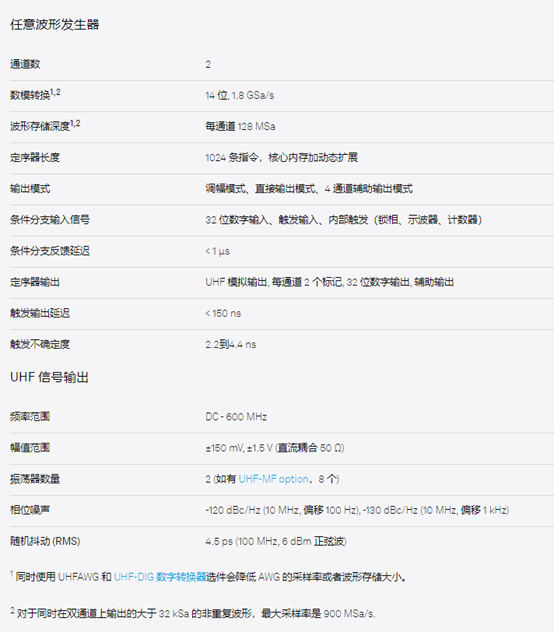

技術參數
