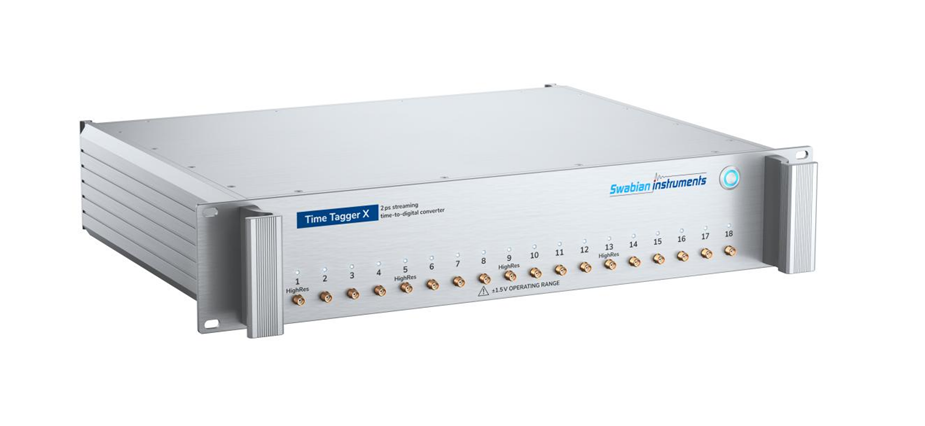

Swabian Instruments時間數字轉換器 Time Tagger X  是 Swabian Instruments 時間數字轉換器系列的旗艦產品,它具有獨特?cái)?shù)據處理架構，實現了全部通道的2 ps均方根抖動的高速采集性能，將Time Tagger產品族的優異性能發揮到高水準，尤其適用于單光子計數時間相關測量、時間間隔計數、符合計數、頻率穩定性分析和數字協議分析。Time Tagger應用廣泛，可用于包括量子技術、單分子顯微鏡、熒光相關光譜、動態光散射、激光測距、粒子物理和準確時間協議同步測試等諸多領域。

u  Time Tagger 產品應用特色：時間相關單光子計數的新標準

Time Tagger 系列為單光子計數提供了無窮無盡的功能，您可以毫不費力地釋放它們。無論您是使用 Time Taggers 自帶的強大軟件，還是使用 Python、Matlab、LabVIEW 或 C#/C++ 這些編程語言 - 您都可以在幾分鐘內啟動并運行您的實驗。

主要功能:

?   反聚束效應

?   符合計數

?   激光掃描顯微鏡

?   多維直方圖

?   支持 SPADs、PMTs、SNSPDs、SiPMs

u  Time Tagger讓頻率穩定性分析變得簡單

您是否正在尋找多功能頻率計數器或連續時間間隔分析儀 (CTIA)？您是否執行Allan方差、修正Allan方差或Hadamard方差測量？或者您是否 測試秒脈沖信號的同步？Time Tagger 系列讓您比以往更輕松地做到這一點。

主要功能:

?  每秒8E-13水平的Allan方差

?  實時ADEV、MDEV、HDEV、相位和頻率 誤差測量

?  同時多達18個通道的輸入

?  簡單的秒脈沖信號測試和記錄

?  原始數據的實時記錄與后處理

u  Time Tagger將動態光散射實驗提升到一個新水平

   理想的定時分辨率的定時分辨率與眾多探測器上的無限對數直方圖相結合，這就是 Time Tagger 的動態光散射能力。

主要功能:

?  同時測量多達 18 個不同的散射角

?  使用高級數據過濾工具在運行中和后期處理中消除強度峰值

?  使用累積量和 CONTIN 分析計算粒度分布

?  皮秒級的分辨率

u  Time Taggers產品特點：

輕松實現您的研究思路

Time Taggers 強大的軟件引擎為您提供了豐富的數據處理功能，相關性、一維和多維直方圖、多通道符合計數等等都可以輕松實時運行，讓您可以輕松將創新的研究思路變成現實。

靈活的自定義數據采集

Time Tagger 使您可以使用輸入通道的任意組合自定義您的測量，您可以使用一個Time Tagger讀取記錄來自不同硬件的輸入信號，也可以將從一個輸入通道獲取的信號同時應用于不同的測量。

優異的時間分辨

Time Tagger 低至4 ps的均方根時間抖動和低至2.1 ns的死時間均遠遠優于市面同類產品，這可以滿足您創新應用的苛刻要求。

高速數據傳輸

Time Tagger 高達每秒7000萬個標簽的數據傳輸率為縮短測量時間提供了可能，同時保證了高速傳輸中的即時處理能力。

板載事件過濾器

Time Tagger 具有的獨特板載事件過濾器使您在硬件端即過濾掉與測量無關的輸入信號而無需通過USB傳輸至軟件端，這有效保證了輸入信號的高速傳輸。

強大的本機庫

Time Tagger 支持包括python、MATLAB、LabVIEW、C＃、C ++和Mathematica在內的多種編程語言和架構，您可以利用我們免費的本機庫和代碼示例，個性化設計、操作實驗。

無限網絡能力

用戶可以使用 Time Tagger 的軟件引擎將實驗中獲得的時間標簽流投射到網絡中。用戶可以像使用 Time Tagger 硬件一樣通過客戶端啟動虛擬 Time Tagger，并實現如硬件 Time Tagger 一樣完整的測量和數據處理能力。

強大的本機庫

Time Tagger支持包括python、MATLAB、LabVIEW、C＃、C ++和Mathematica在內的多種編程語言和架構，您可以利用我們免費的本機庫和代碼示例，個性化設計、操作實驗。

低延遲FPGA輸出

Time Tagger X 引入了低延遲 FPGA 接口，可以實現每秒高達 300 M 標簽的傳輸帶寬，可將實驗中獲得的時間標簽傳輸?shù)接脩?hù)的 FPGA 中以實現更復雜的數據處理。使用我們免費的 FPGA 參考設計立即開始您的 FPGA 項目。

 u  Time Tagger X產品規格參數

儀器響應指標

在兩個輸入通道中加載頻率為 1 MHz，幅值為1 Vpp，上升沿1 ns，占空比50％的觸發信號。兩個通道相關性測量得到的分布標準差 即代表兩個輸入通道的時間抖動。每個輸入通道的均方根（RMS）抖動約為σ/√2。 該分布近似為高斯分布，因此每個通道的半高寬（FWHM）抖動約為 2.35σ/√2。

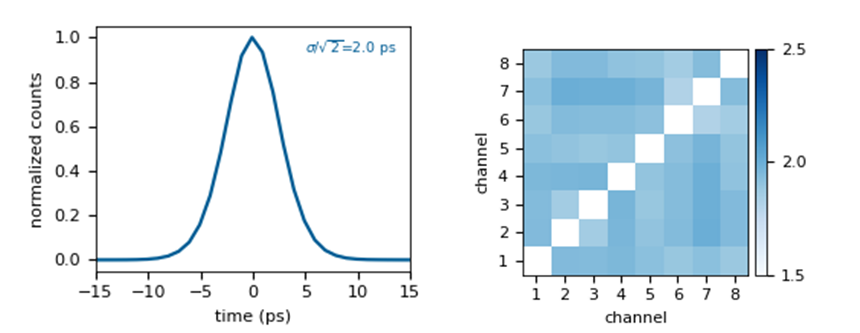

下圖所示為8個輸入通道的儀器響應測量中獲得的均方根抖動結果

 uTime Tagger產品應用舉例：

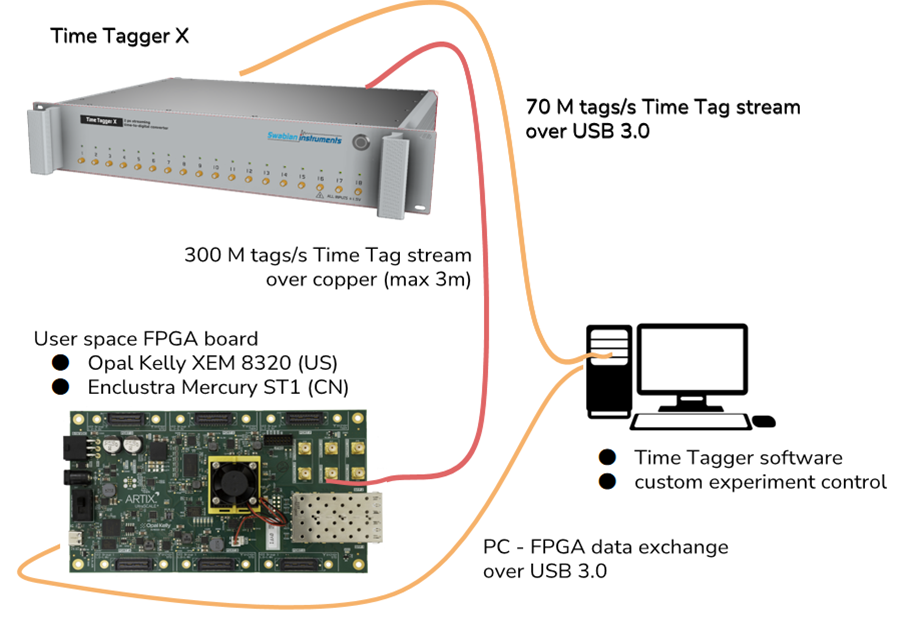

利用FPGA開發板實現低延遲、高速率數據傳輸

Time Tagger X可以和用戶的FPGA板聯合工作，使用官方提供的SDK,，可以實現高達300M tags/s的速率傳輸數據，可快速反饋回路（光子量子計算、顯微鏡控制等），可自定義輸出觸發器，自定義輸出生成任意波形信號輸出，無限的客戶定制功能輸出。
