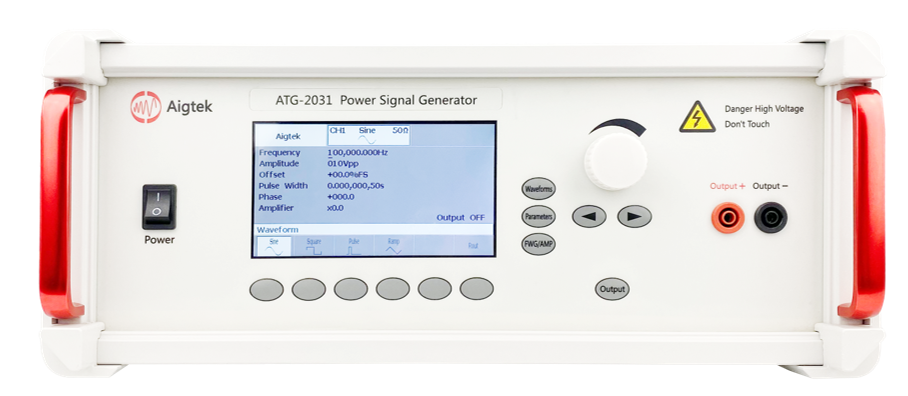

ATG-2000系列功率信號源

簡介：

ATG-2000系列是一款功率信號源，主要可用于院校內電子實驗測試、MEMS測試、超聲波測試、電磁成驅動、壓電陶瓷驅動等。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。

聯系我們在線留言在線客服

產品特點 產品參數 功能圖解

產品特點

l 可輸出正弦波、方波、三角波、脈沖波

l 輸入信號可內置或外置

l 輸出電壓高達1600Vp-p（±800V）

l 輸出電流500mA（更高電流可定制）

l 工作頻率（-3dB）DC~1MHz

l 帶寬（-3dB）DC~1MHz

l 輸出電壓高達1600Vp-p（±800Vp）

l 最大輸出電流500mAp（更高電流可定制）

產品參數

型號	ATG-2021H	ATG-2022H	ATG-2031	ATG-2032
通道數	1	2	1	2
輸出形式	單端輸出		單端輸出
帶寬（-3dB）	DC~1MHz		DC~500kHz
最大輸出電壓	200Vp-p（±100Vp）		300Vp-p（±150Vp）
最大輸出電流	250mAp（DC~50Hz）		60mAp（DC~50Hz）
	500mAp（>50Hz）		120mAp（>50Hz）
最大輸出功率	50Wp		18Wp
保險絲	2A/250V 5A/250V		2A/250V
電壓增益	x0~60（1 step）		x0~50（1 step）
負載R_L上限	≥395Ω（DC~50Hz）		≥2.45kΩ（DC~50Hz）
	≥195Ω（>50Hz）		≥1.2kΩ（>50Hz）
輸出電阻	5Ω /1kΩ (可定制）		50Ω /2.5kΩ (可定制）
壓擺率	≥445V/μs		≥334V/μs
輸入電阻	5kΩ
輸入幅度	0~10Vp-pMAX
輸出電壓誤差	≤±3%FS@1kHz
電壓監測	100:1（±5%）
諧波失真（THD）	≤0.1%@1kHz，100Vp-p
輸出電壓零點漂移	≤±0.1V
信噪比	≥80dB
輸出接口	4mm香蕉插座
保護	過流保護
信號地	與機殼、電源線地相連
供電電壓	AC220V±10%，50Hz
工作溫度	0℃~45℃
儲存溫度	-20℃~50℃
工作濕度	≤80%RH，無冷凝
尺寸（寬高深）	365163365mm	440163470mm	365163365mm	365163365mm

功能圖解
