HF2LI-PLL 雙鎖相環選件

簡介：

HF2LI-PLL 是 HF2LI 的一個選件。它提供了兩個可編程數字鎖相環(PLL)來進行快速頻率跟蹤。通過與 HF2LI-MF 升級選件和 HF2LI-MOD?AM/FM調制升級選件相結合，HF2LI-PLL 使得 HF2LI 適用于所有高級的振蕩器應用。

聯系我們在線留言在線客服

產品特點產品參數功能圖解應用領域相關產品

產品特點

HF2LI-PLL 特點

━ 實現頻率高達 50 MHz的多模振蕩

━ 同時支持諧波和高次分析

━ 在現有的顯微鏡系統中即插即用

━ 通過HF2TA?電流放大器，實現 50 MHz 的光電二極管信號的直接檢測，同時提供偏置與信號

HF2LI-PLL 升級與兼容性

━ 選件可現場升級

━ 與所有其他 HF2LI 選件兼容

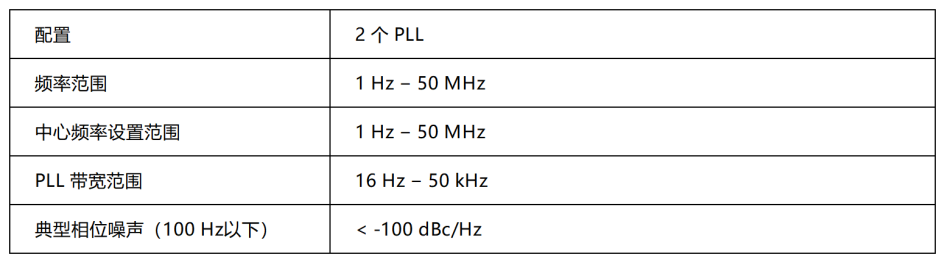

產品參數

━ 2 個可編程的全數字鎖相環

━ 可在大范圍內設置 PLL 帶寬

━ PLL 智能參數設定，可用于調節目標帶寬

━ 可配置的相位檢測器和 PID 控制器

━ 一流的輸入輸出諧波失真

━ 輔助輸出接口可輸出頻率偏移

━ 與雙通道鎖相放大器高度集成

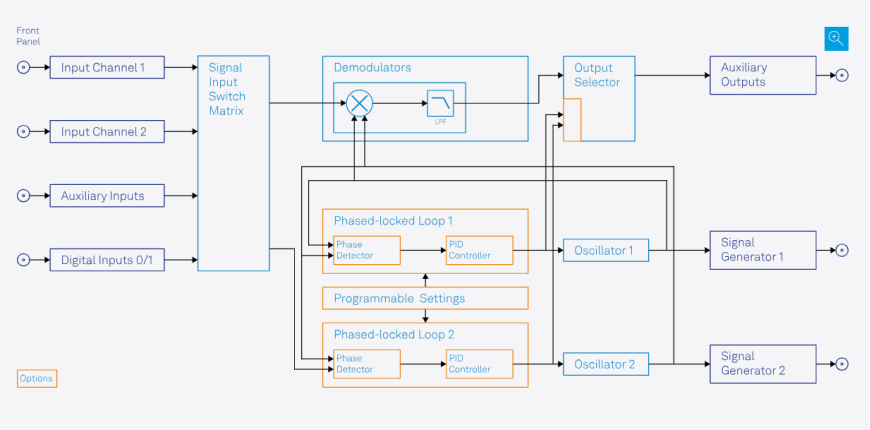

功能圖解

高精度輸入

HF2-PLL 的 2 個輸入路徑都針對噪聲低的操作進行了優化。210 MSA/秒的采樣速率是模擬帶寬的 4 倍，保證完整捕獲信號并減少混疊。

四重 PID 控制器

四個完全可配置的 PID 控制器提供廣泛的輸入和輸出單元選擇，支持實施控制回路。Advisor 和調整工具簡化了控制參數繁瑣的優化過程。zui大帶寬取決于所選配置，但是在任何應用程序中，每個 PID 控制器的帶寬至少為 5 kHz。

解調器和濾波器

HF2PLL 提供 6 個雙相位解調器。每個解調器都可以根據自己的濾波器屬性進行配置。數字與模擬儀器的優勢包括更高的動態儲備、零點漂移、準確的相移和正交性。好的“測量和配置工具”集成工具提供分析功能，讓使用外部設備（例如示波器）成為過去。擁有能存儲 2048 個樣本的內存容量的內部示波器提供即時信號 - 時間圖。掃頻儀可作為頻率響應分析儀使用，提供高分辨率的信號 - 頻率圖，此外還能作為其它內部控制數量的掃頻儀，例如電壓或時間常數。FFT 頻譜分析儀提供分辨率高的信號分析，頻率跨度高達 200kHz。HF2PLL Advisor 和 PID Advisor 還能確保閉環參數設置。

應用程序包

眾多產品選項讓許多額外操作和測量模式變為可能。尤其是 HF2LI-MF 和 HF2LI-MOD 選件提供了多諧波模式 (MHM)、雙頻共振追蹤壓電模式 (DFRT)、調頻開爾文探針力顯微鏡 (FM-KPFM) 和 Q 值控制。這能夠隨時方便地擴展應用程序支持，因為上述兩個選件都可以在現場升級。

應用領域

━ 掃描探針顯微鏡 (SPM)

━ 原子力顯微鏡 (AFM)

━ 微電子機械系統與納米電子機械系統 (MEMS，NEMS)

━ 磁強計表征
