LNHS SP983c低噪聲電流放大器

簡介：

LNHS SP983c 是瑞士Basel Precision Instruments的一款低噪聲電流放大器。LNHS精選選噪聲最低的晶體管，出品低噪聲高穩定性I-V轉換器，它具有超低噪聲、出色的穩定性以及獨特的特性，如浮動輸入和可施加外部偏置電壓。該裝置體積小、重量輕，可以方便地安裝在實驗裝置附近，直接安裝在擊穿盒或恒溫器上。I-V轉換器的增益，從10^5到10^9 V/A，集成低通濾波器的截止頻率在30Hz到100kHz之間。遠程控制單元可遠程調節增益和濾波器設置。最大增益時帶寬為1.7kHz ( 10^9 V/A )，變化到最小增益時為600kHz ( 10^5 V/A )。

聯系我們在線留言在線客服

產品特點產品參數應用領域功能圖解相關下載相關產品

產品特點

LNHS SP983c 是瑞士Basel Precision Instruments的一款低噪聲電流放大器。LNHS精選選噪聲最低的晶體管，出品低噪聲高穩定性I-V轉換器，它具有超低噪聲、出色的穩定性以及獨特的特性，如浮動輸入和可施加外部偏置電壓。該裝置體積小、重量輕，可以方便地安裝在實驗裝置附近，直接安裝在擊穿盒或恒溫器上。I-V轉換器的增益，從10^5到10^9 V/A，集成低通濾波器的截止頻率在30Hz到100kHz之間。遠程控制單元可遠程調節增益和濾波器設置。最大增益時帶寬為1.7kHz ( 10^9 V/A )，變化到最小增益時為600kHz ( 10^5 V/A )。

可以在I-V轉換器輸入端提供±100 mV (SP983c )、± 1 V (SP983c01 )或± 2 V (SP983c02 )的外部偏置電壓，這使得在任意偏置電壓下測量電流，進行對稱的源漏電壓偏置成為可能。外部施加的輸入偏置電壓被內部減去，不在輸出信號里。

市面上的前置放大器在其輸入端都會產生很小的電壓偏置，但我們的I-V轉換器是唯一通過有源反饋環路，將輸入電壓偏置穩定在0.2 μV/K以下的前置放大器。在器件所加電壓與μV級相關的實驗中，穩定的輸入電壓偏置非常有價值。在其他商用儀器中，輸入電壓會隨時間漂移10s μV。

該器件是為低溫(稀釋冰箱)實驗而設計的。針對大負載電容，例如低溫實驗中來自嚴重濾波引線的電容，IF3602輸入級進行了優化。I-V變換器的輸出地與電源和計算機接口隔離，實驗電纜提供了測量地。這種接地方案有助于避免不需要電池的接地回路，實現了超低噪聲測量。

我們為I-V轉換器的輸入級提供了兩種不同的J-FET選項：

LSK389A：輸入電流噪聲較低

適用于：R > 1MΩ，C < 1nF (在10^8和10^9 V/A范圍內顯著)

IF3602 ：輸入電壓噪聲略低

適用于：R < 1MΩ or C > 1nF

增益帶寬積為600 MHz，在大輸入電容時輸出噪聲明顯降低。

參數特點

─ 典型輸入參考電壓噪聲：

2.6 nV/sqrt（Hz）@10 Hz

2.0 nV/sqrt（Hz）@1 kHz

─ 穩定且低漂移的輸入電壓

@25°C時的典型輸入電壓漂移：±0.15μV/K

─ 典型輸入電流噪聲級：6.0 fA/sqrt（Hz）@10 Hz，109 V/A

─ 放大增益：10E5…10E9V/A

─ 寬帶（例如，最小20 kHz @10E8 V/A）

─ 集成低通濾波器：30 Hz…100 kHz

─ 遠程控制增益和LP切斷

─ 輸入電壓可通過外部偏置電壓移動至±1 V

─ 內部減去輸入偏置電壓

─ 綠色LED指示輸入偏置電壓何時得到補償和穩定

─ 紅色LED指示過載

─ 包括SMA輸入和輸出連接器/BNC適配器

─ 過載保護電流輸入

─ 體積小、重量輕

產品參數

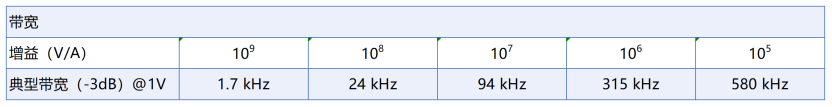

表格顯示典型規格

*噪聲和漏電流值在零偏置下測量，可能隨偏置電壓變化。外部施加電壓的噪聲（根據型號除以 2、5 或 10）會疊加到輸入電壓噪聲上。因此，使用非常低噪聲的電壓源（如 BASPI 的 LNHR DACII）非常重要。

應用領域

─ 低溫下敏感樣品的電流測量

─ 用于掃描隧道顯微鏡（STM）的前置放大器

─ 使用光電二極管或光電倍增管進行低水平光檢測

─ 非常適用于電流輸入負載較大的電容（低溫過濾器）

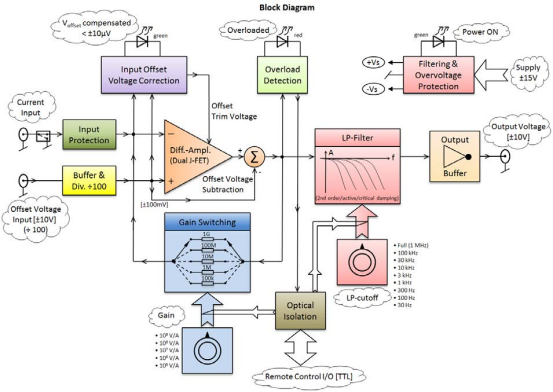

功能圖解

相關下載

低噪聲電流放大器SP983c-產品彩頁
