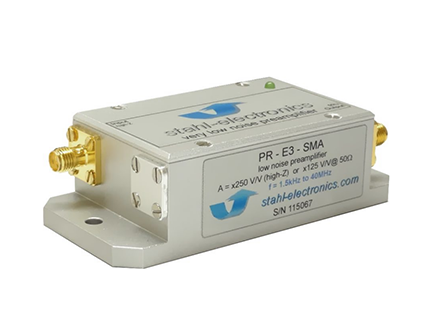

超低噪聲電壓放大器4MHz

簡介：

PR-E 3 - SMA型是一款高靈敏度電壓前置放大器，專為FT-ICR檢測池、肖特基探頭或電荷探測器等需要低噪聲和高阻抗特性的應用場景設計。該產品提供單通道與雙通道兩種版本，其中雙通道版本可切換至單通道工作模式，從而進一步降低電壓噪聲。

聯系我們在線留言在線客服

產品特點功能描述性能特性應用領域相關下載相關產品

產品特點

━ 頻率范圍：0.5 kHz - 4 MHz

━ 低電壓噪聲：0.6 nV/√Hz @ 1 MHz（單通道模式下）

━ 低電流噪聲：12 fA/√Hz @ 10 kHz

━ 放大倍數：250倍（可定制）

━ 緊湊型結構設計

━ 單 / 雙通道配置，配備SMA接口

功能描述

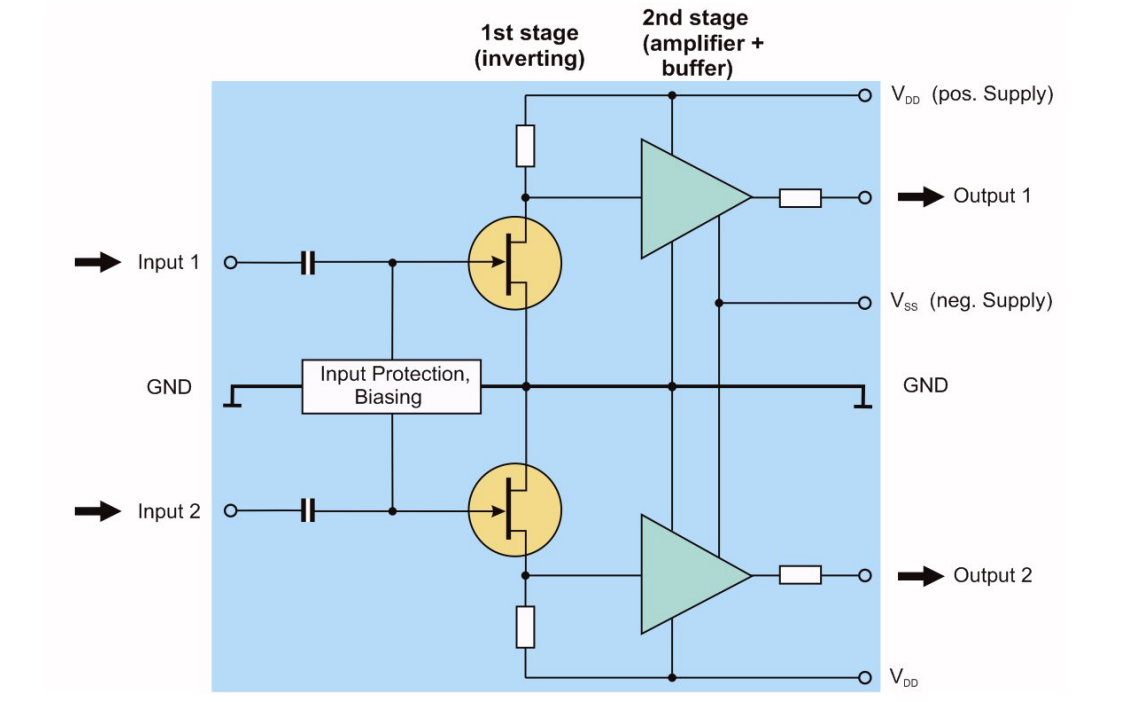

下圖展示了設備的內部結構。該前置放大器由一或兩個獨立信號通路組成，采用共電源電壓供電。輸入級由預選的低噪聲場效應晶體管（FET）構成，后級接有放大電路和緩沖電路。獨立的反饋回路可確保偏置點良好平衡，即使在低溫冷卻操作條件下也能保持穩定。

雙通道版本內部采用對稱結構設計，支持以下輸入方式：

━ 單輸入端獨立信號輸入

━ 雙輸入端同步信號輸入（例如反相信號）

性能特性

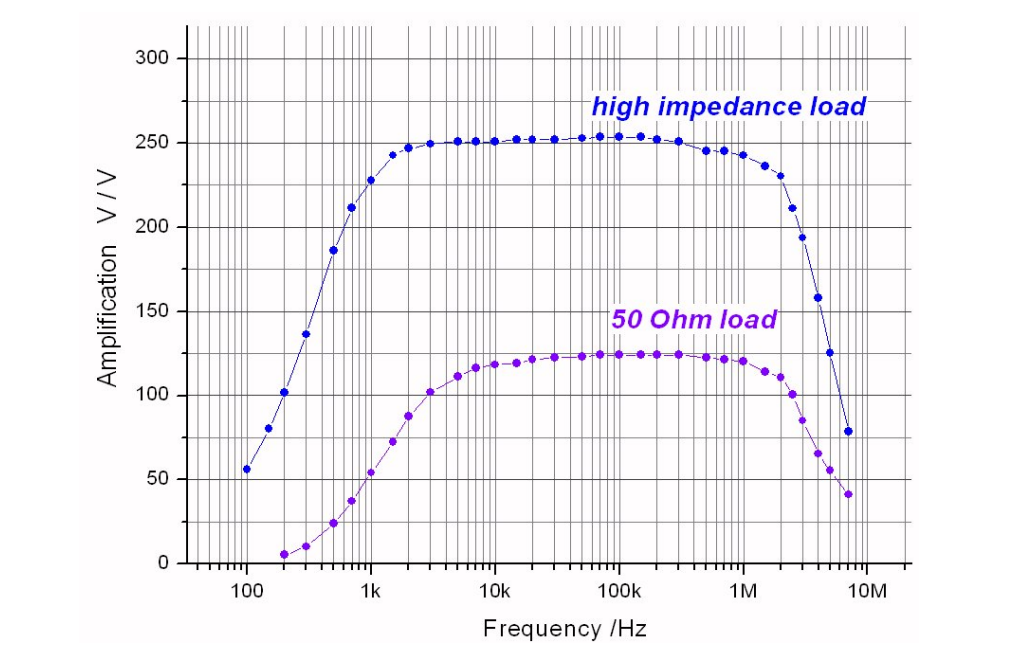

（1）電壓放大倍數-頻率特性曲線

測試條件：供電電壓：+12V/-3V，環境溫度：297 K，負載配置：高阻抗（1MΩ, 50pF）及50Ω負載

（2）電壓放大倍數-正電源電壓特性

測試條件：f = 100kHz，while V_SS = -3V（固定值）

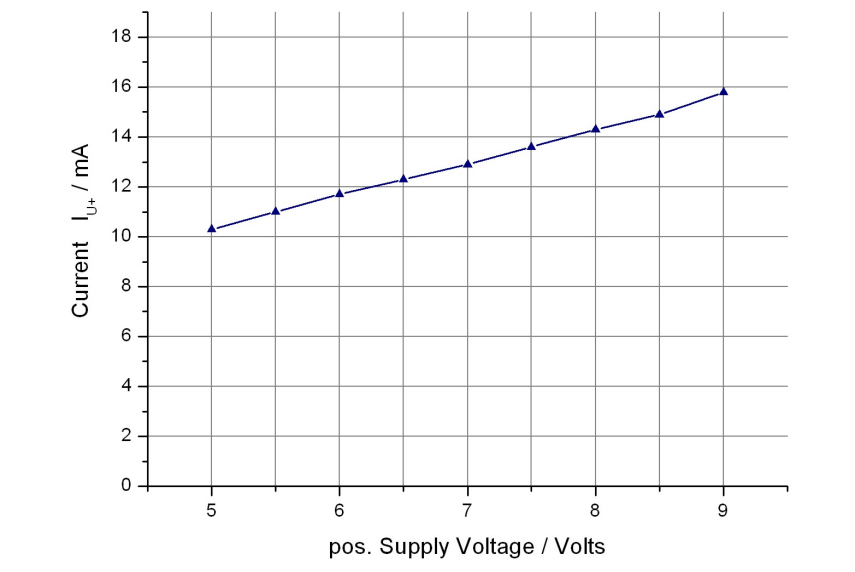

（3）正電源電流-正電源電壓特性曲線

測試條件：輸出空載，V_SS=-2.5V（固定值）

（4）雙通道模式下的通道間串擾-頻率特性曲線

測試條件：上曲線：輸入端接 100pF vs. GND；下曲線：輸入端接 50Ω vs. GND

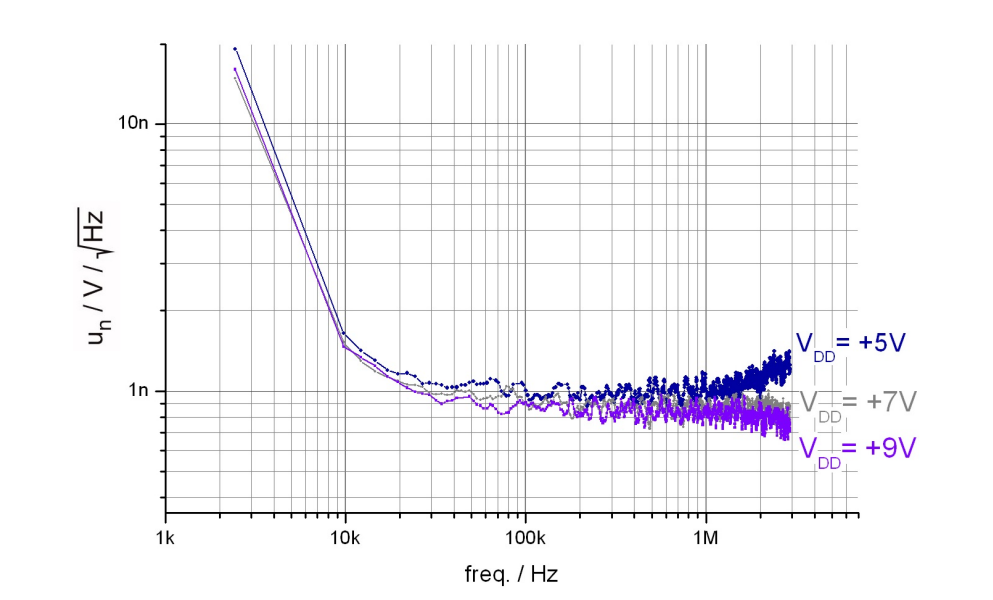

（5）室溫條件下電壓噪聲密度（雙通道模式）

測試條件：V_SS = -2.5V。若使用標配電源（PR-E電源）或PRE-SMA版本，適用下部曲線

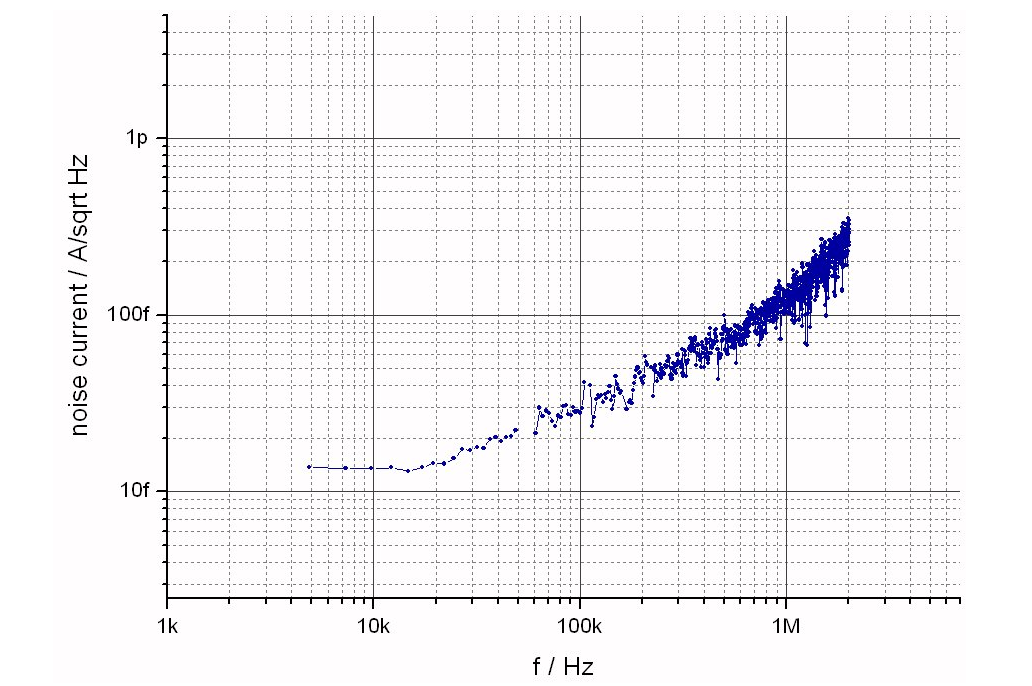

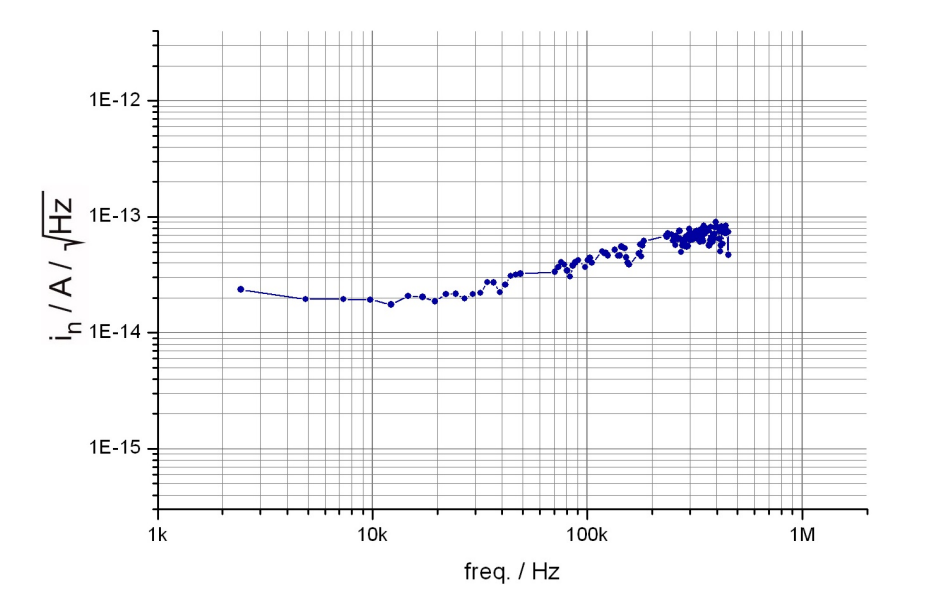

（6）室溫條件下電流噪聲密度（雙通道模式）

室溫條件下電流噪聲密度（雙通道系統中的單通道），測試條件：供電電壓±5V

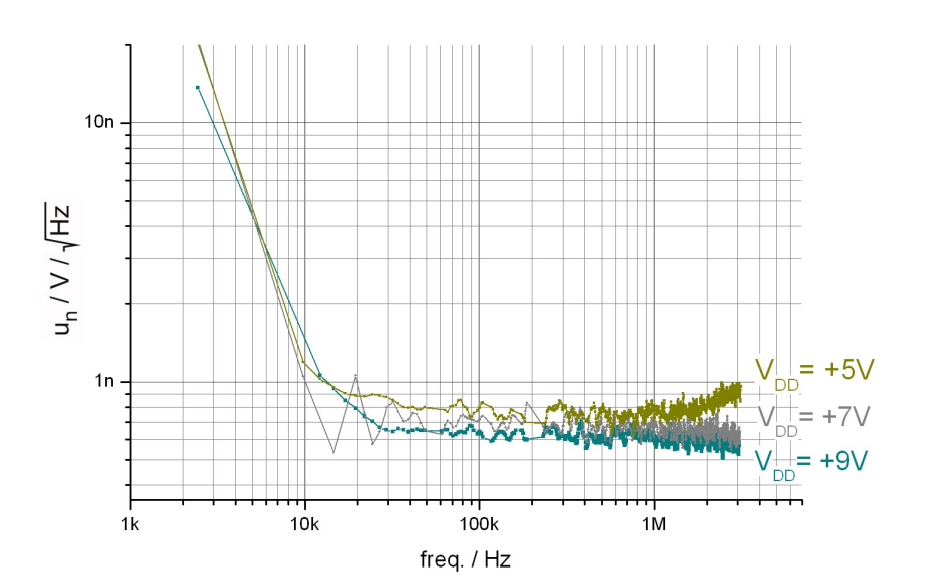

（7）室溫條件下電壓噪聲密度（單通道模式）

室溫條件，不同正電源電壓下的電壓噪聲密度（雙通道版本，雙通道并聯工作）

測試條件：V_SS = -2.5V。若使用標配電源（PR-E電源）或PRE-SMA版本，適用下部曲線。

（8）室溫條件下電流噪聲密度（單通道模式）

室溫條件下電流噪聲密度（雙通道并聯工作）

應用領域

（1）精密實驗

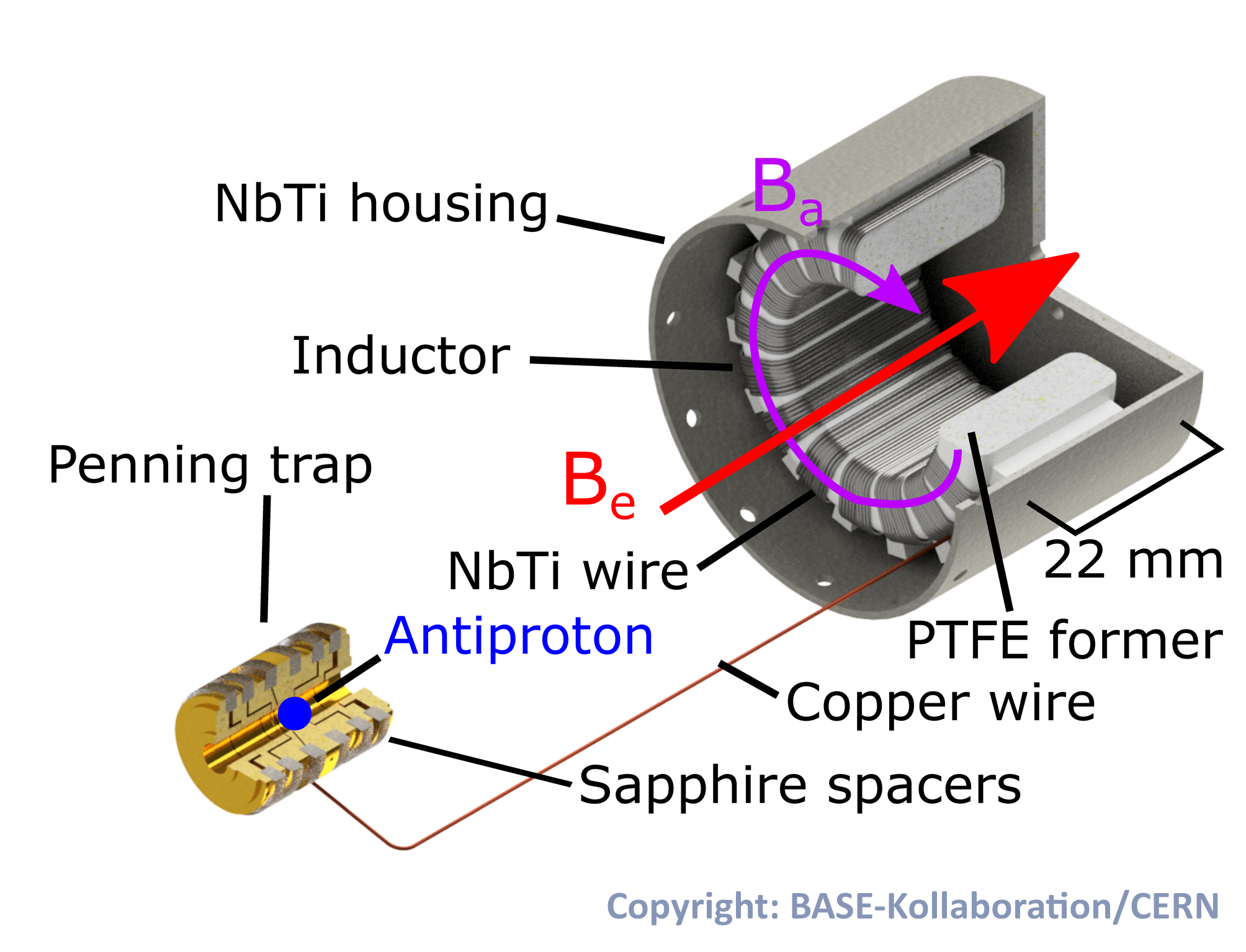

━ Penning trap驅動電壓 - 用于BASE重子反重子對稱性實驗

━ 混合阱驅動 - 用于冷分子離子-中性粒子碰撞研究

━ 掃描探針顯微鏡驅動 - 用于氫鍵分子單層圖案化制備

（2）離子阱驅動與束流整形
