HSA 系列 1.2-2.5GHz 高速放大器

簡介：

HSA高速放大器系列提供了高增益、低噪聲和超寬帶寬的良好平衡，非常適合進行時間分辨測量，例如與快速光電探測器配合使用。從千赫茲到吉赫茲的寬帶非常重要，可以準確地進行脈沖和瞬態測量，特別是在處理具有不同脈沖長度和變化衰減時間的信號時。出色的HSA寬帶性能得益于非常低的1/f噪聲角頻率，即使在千赫茲范圍內也能提供真正的低噪聲性能。

聯系我們在線留言在線客服

產品特點 產品參數 應用領域功能圖解相關下載相關產品

產品特點

━ 超寬帶寬：10kHz - 2.5GHz

━ 增益高達60 dB（x 1,000）

━ 光電探測器的跨阻增益高達50,000 V/A

━ 極低輸入噪聲：310 pV/√Hz（6.2 pA/√Hz）

━ 集成直流電流路徑，適用于偏置光電探測器應用

━ 兩個相同的信號輸出（HSA-Y系列）

━ 直流監視輸出（HSA-Y系列）

寬帶、平坦的頻率響應和低噪聲使得HSA放大器系列成為顯著提高常見頻譜/網絡分析儀靈敏度的理想選擇。

光電探測器偏置電流的直流路徑

在許多光電探測器應用中，如受噪聲限制的光譜學、混頻測量等，探測器受到相對較高的連續波功率的影響，產生高水平的直流背景電流。這種直流電流必須通過低阻抗路徑接地，否則光電探測器將會反向偏置，導致顯著的失真和速度限制。所有HSA放大器通過一個精密的線圈系統提供了匹配良好的50歐姆直流接地路徑，非常類似于所謂的Bias-T設計。這極大地簡化了與HSA放大器一起使用偏置光電探測器的操作。

HSA-X

HSA-X采用緊湊的高品質電磁屏蔽外殼，帶有螺紋M4和8-32安裝孔，并配備了SMA輸入和輸出連接器。可提供固定增益（20或40 dB）的多種型號可選。

HSA-Y

除了HSA-X的特點外，HSA-Y還配備有用于光電探測器校準、連續波功率控制或低頻背景信號測量的直流監視輸出。此外，HSA-Y具有兩個相同的信號輸出，無需外部信號分配器即可進行信號控制或觸發。HSA-Y系列提供固定增益（20、40或60 dB）的多種型號可選。

產品參數

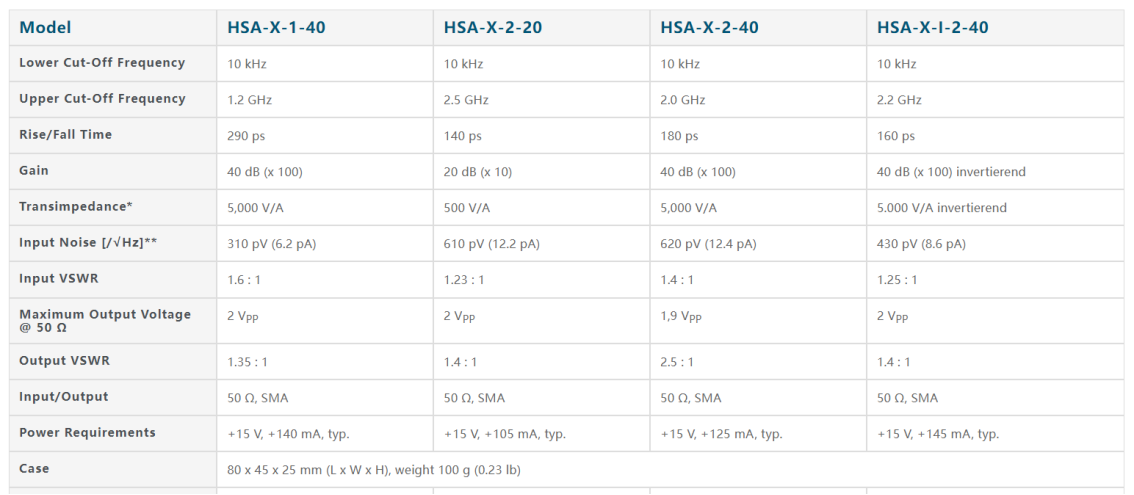

規格參數表一

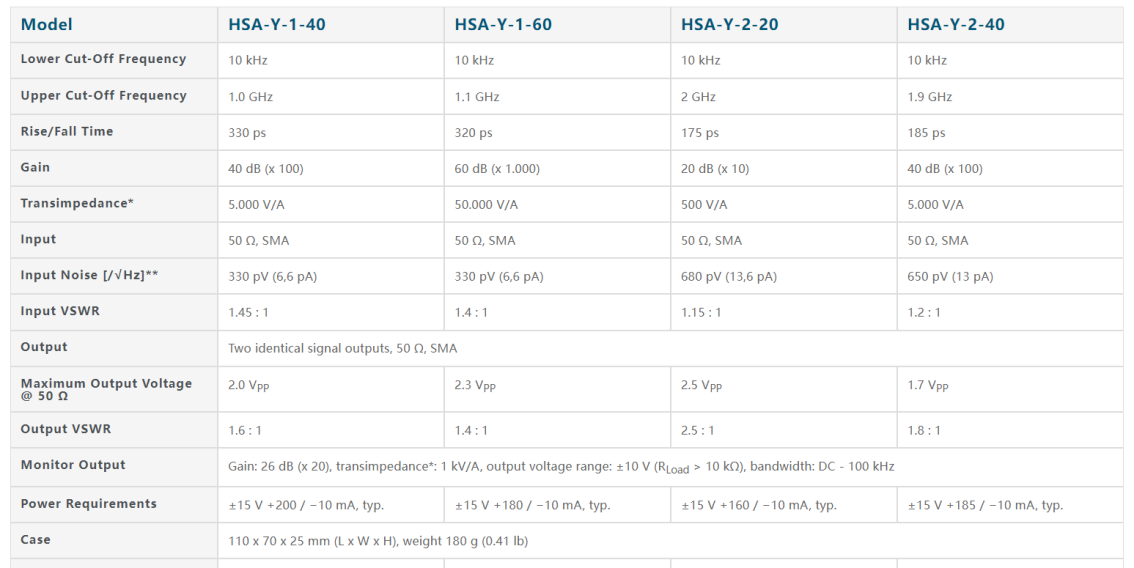

規格參數表二

集成的直流通路，用于光電探測器的使用。帶有8-32和M4安裝螺紋。電源通過3針Lemo?插座供應。設備附帶配套連接器。可選的電源供應PS-15可用。更多信息請參閱數據表！

應用領域

━ 用于超快速探測器（微通道板、光電倍增管、雪崩光電二極管和PIN光電二極管）的前置放大器

━ 示波器和頻譜/網絡分析儀前置放大器

━ 時間分辨脈沖和瞬態測量

━ 50Ω高速系統中的信號增強器

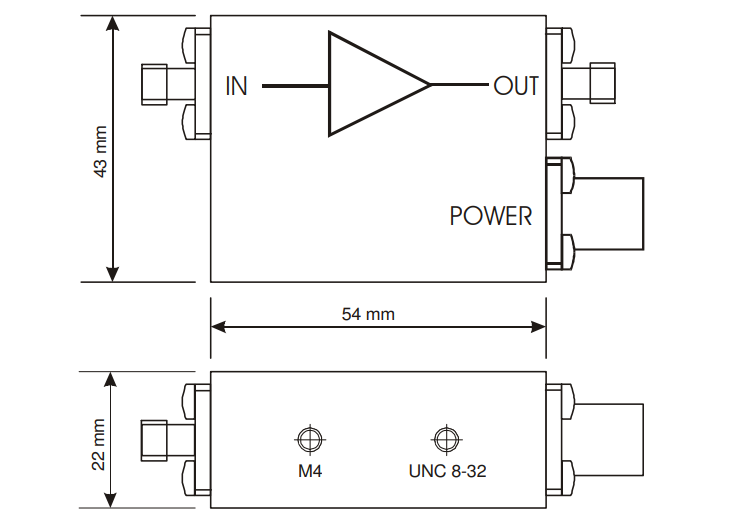

功能圖解

相關下載

HSA-X-1-40產品彩頁
HSA-X-2-20產品彩頁
HSA-X-2-40產品彩頁
HSA-X-I-2-40產品彩頁
