輸出電壓范圍

版本：
±0.1V, ±0.3V
±1V, ±2V
±5V, ±10V
±14V, ±20V
±30V, ±40V

注意：某些設備提供約1V的過載保護，例如±14V設備實際上可以輸出（在低輸出電流下）高達±15V。

輸出數量

1, 2, 4, 8, 10, 12 或 16 個輸出線路，具體取決于設備配置。

輸出連接器

BNC 插座（標準），SubD 25針母頭，其他可根據要求提供。

輸出電流

每輸出

約 ±10mA（四象限操作，|U_OUT| < 10V）適用于 ±14V 及以下范圍；
約 ±2mA（四象限操作）適用于更高輸出范圍；
超過 +/-8.6mA 時會有過載指示。
注意：
20V、30V、40V 范圍的設備：每臺設備的最大輸出電流為 10mA。
輸出電壓 ≤ 1V 的設備可根據要求配備更小的電流范圍。

輸出
參考地

所有輸出共用一個GND，該GND可相對于機殼地浮動至 +/-30V；
電壓變化必須慢于 ±2V/μs 以避免損壞。

輸出電阻

50Ω ±3%（I < 2mA，±1V 至 ±14V 版本）；
2Ω ±15%（I < 6mA，±100mV 版本）；
100Ω ±3%（±20V, ±30V, ±40V 版本）。

編程分辨率

BS 系列：16 位；
BSA 系列：19 位

精度

典型誤差

最大誤差

典型漂移

% 設定值

0.014%

0.02%

0.001% 每天

偏移誤差

版本 ±40V

±2.2mV

±3.6mV

±0.35mV 每天

版本 ±30V

±1.5mV

±2.9mV

±0.30mV 每天

版本 ±20V

±1.0mV

±2.4mV

±0.16mV 每天

版本 ±5V 至 ±14V

±0.9mV

±1.8mV

±0.05mV 每天

版本 ±2V

±0.31mV

±0.9mV

±0.02mV 每天

版本 ±1V

±0.25mV

±0.8mV

±0.01mV 每天

版本 ±100mV

±15μV

±50μV

±4μV 每天

版本 ±300mV

±25μV

±100μV

±12μV 每天

溫度漂移

版本 +/-1V 到 +/-40V

與量程相關

BS:               5ppm/K

BSA:          2.5ppm/K

與偏移相關

                     15μV/K

版本 +/-100mV, +/-300mV

與量程相關

                20ppm/K

與偏移相關

                     4μV/K

輸出波動
（適用于2018年6月之后生產的設備）
注意，Offset-GND 輸入需要連接到 0V，或者將 Offset-GND 選擇開關設置為“接地”，以確保低噪聲和低波動水平。

典型值

最大值

條件

紋波（50Hz, 100Hz）

無輸出電流

版本 +/-5V 到 +/-14V

BS:    < 5μV rms

14μV rms

BSA:   < 1μV rms

11μV rms

版本 +/-1V, +/-2V, BS/BSA

≤ 2μV rms

7μV rms

版本 +/-20V, BS/BSA

≤ 6μV rms

14μV rms

版本 +/-30V, +/-40V, BS/BSA

≤ 11μV rms

18μV rms

版本 +/-100mV, +/-300mV

≤ 2μV rms

4.5μV rms

噪聲 10kHz…10MHz

版本 +/-20V, +/-30V, +/-40V

1mVrms

版本 +/-2V 到 +/-14V

≤ 0.5mV rms

版本 +/-100mV

≤ 0.06mV rms

低頻噪聲 1Hz…10kHz

50ms內部濾波器激活

版本 +/-10V, +/-14V, +/-20V

10μVrms

版本 +/-30V, +/-40V

20μVrms

采樣間隔 1秒，溫度 = 恒定

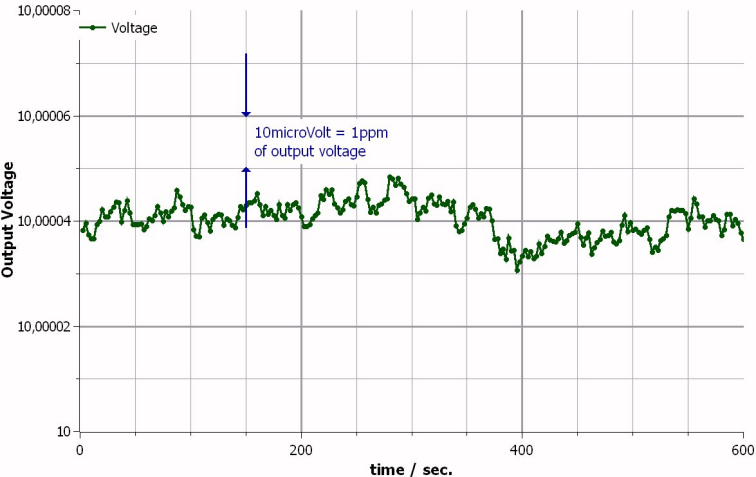

短期波動

版本 +/-30V, +/-40V

80μV pp

140μV pp

觀測周期 100秒

@ 輸出電壓 30V

100μV pp

180μV pp

觀測周期 24小時

版本 +/-20V

50μV pp

110μV pp

觀測周期 100秒

@ 輸出電壓 20V

75μV pp

160μV pp

觀測周期 24小時

版本 +/-2V BS, BSA

7μV pp

15μV pp

觀測周期 100秒

版本 +/-5V 到 +/-14V

9μV pp

22μV pp

觀測周期 24小時

@ 輸出電壓 10V

BS:       21μV pp

BS:        45μV pp

觀測周期 100秒

BSA:       8μV pp

BSA:      20μV pp

觀測周期 100秒

80μV pp

150μV pp

觀測周期 24小時

版本 ±100mV

@ 輸出電壓 100mV

0.9μV pp

觀測周期 100秒

20μV pp

觀測周期 24小時

通道隔離

典型值

最大值

版本 +/-1V 到 +/-40V

BS:        1.2ppm

BS:       2ppm

靜態通道串擾

BSA:       0.6ppm

BSA:        1.5ppm

無輸出電流負載

版本 +/-100mV

250ppm

350ppm

相對于其他通道的電壓變化比率

版本 +/-300mV

10ppm

65ppm

LCD 屏幕顯示和電壓/電流表讀數（源表功能）

范圍

±100mV 至 ±40V，固定范圍，取決于設備版本；
±100μA 至 ±10mA，固定范圍，取決于設備版本。

精度

典型值

最大值

刻度誤差
（電壓/電流讀數）

0.02%

0.05%

注意：通道間讀數的串擾在 100mV 和 300mV 范圍的設備中可能為 10^-3。

偏移誤差

電壓表

版本 ±20V, ±30V, ±40V

2mV

4mV

版本 ±10V, ±14V

1.5mV

3.5mV

版本 ±1V 至 ±5V

1mV

2mV

版本 ±100mV, ±300mV

50μV

140μV

電流表

版本 +/-20V 到 +/-40V

2μA

5μA

版本 +/-2V 到 +/-14V

1μA

3μA

版本 +/-1V

0.2μA

0.5μA

版本 +/-100mV, +/-300mV

0.1μA

0.3μA

波動

滿量程相關

0.01%

0.02%

觀測間隔 ΔT = 10s

注 1)
電壓/電流范圍分配（除非定制）：
+/-2V 到 +/-40V ? +/-10mA 電流范圍
+/-100mV 到 +/-1V ? +/-1mA 電流范圍，可選 +/-100μA 電流范圍

注 2) 上述數值適用于 2021 年 8 月之后生產的設備（序列號 017257 及之后）。

遠程控制 / 通信參數

遠程連接

USB 2.0 兼容連接至 PC，提供完全電氣隔離。
設備作為 RS232 控制設備（8N1 協議，無握手），通信波特率可為 9600、115200 或定制值。
備注：‘8N1’ = 8 位數據位，無奇偶校驗，1 位停止位。

USB 隔離等級

USB 插座與外殼 GND 之間的最大電壓為 +/-100V

命令語言

清晰的 ASCII 代碼
命令代碼參見附錄和程序員指南

設備響應時間

參見附錄

軟件支持

 需要 USB 驅動程序。

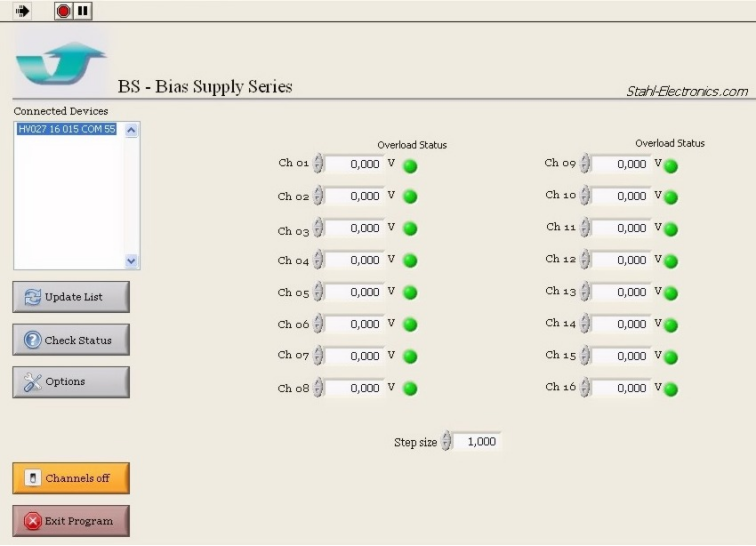

提供基于 LabVIEWTM 的免費用戶界面和可執行程序

電源供應

僅包含線性穩壓器，無開關電路

交流電源額定值

（根據國家不同）
注意：固定交流輸入電壓 230VAC，50Hz；保險絲：中速熔斷 0.5A
或：交流輸入電壓 115VAC，50 至 60Hz；保險絲：中速熔斷 1A

功耗

典型值 15.6W 至 20.0W
注意：使用錯誤的主電源電壓會損壞設備。

環境條件

存儲溫度

   -10°C 至 +50°C

磁場

最大允許 5 mT

濕度與溫度

非冷凝濕度，溫度在 +10°C 至 +28°C 之間

其他

風扇

典型壽命 50,000 至 100,000 小時；故障或低速時發出聲音警告。

外殼尺寸

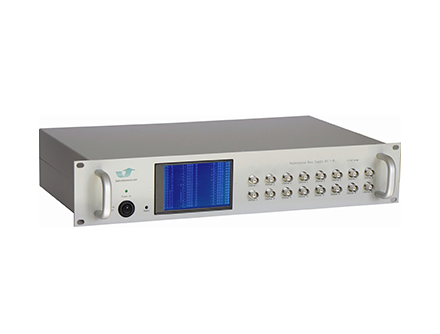

標準機架安裝，寬 19.00 英寸，深 12 英寸，2 個高度單位。前面板安裝孔配置為 M6 機架螺栓。

重量

約 3.3 公斤，具體取決于配置
